HF系列高頻電源

     南環科技自主研發的HF系列電除塵器高頻電源具有優異的節能減排特性，解決了傳統工頻電源除塵效率低和能耗偏高的問題，全面替代了常規工頻電源，引領了我國電除塵器高頻電源的技術發展。



技術參數

1. 輸入電壓：三相電壓 380V±10%
2. 輸出電壓：66kV、72kV、80kV、90KV、100KV
3. 輸出電流： 600mA、800mA、1000mA、1200mA、1400mA、1600mA、2000mA、2400mA
4. 工作頻率：20 kHz
5. 轉換效率：≥92%
6. 功率因數：≥0.92
7. 重　　量：600 kg 、750kg
8. 適用溫度：-30℃~55℃
9. 體　　積：1200 mm×1000 mm×1300mm

工作原理

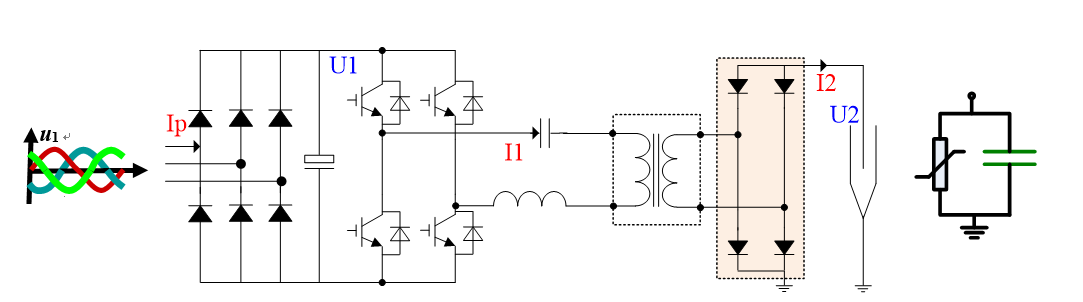

   HF系列電除塵器高頻電源采用串聯諧振電路設計，把三相交流電整流為直流電，通過逆變電路形成高頻交流電，再經高頻整流變壓器升壓整流后，輸出高頻脈動電流至電除塵器，其工作頻率一般在20kHz~50kHz 。

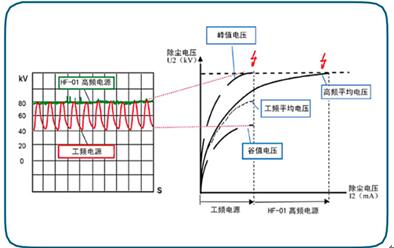

   電暈功率更大

    與工頻電源相比，高頻電源可增大電暈功率，從而增加了電場內粉塵的荷電能力。高頻電源在純直流供電方式時，電壓波動?。ㄒ话阍?%左右，工頻電壓波動>30％），電暈電壓高（可達到工頻電源二次電壓的130%），電暈電流大（峰值電流是工頻電源二次電流的200%）。

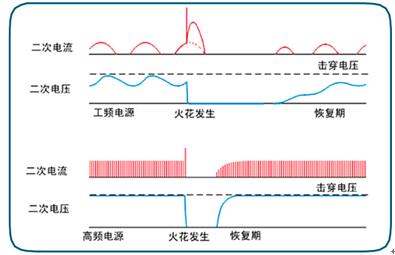

    火花控制性能好

    與工頻電源相比，高頻電源脈沖時間極短，火花控制性能好，僅需很短的時間（<25μs,而工頻電源需要10000μs）即可檢測到火花發生并且立刻關閉供電脈沖，因而火花能量損失很小，電場恢復快（僅需工頻電源恢復時間的20%），從而進一步提高了電場的平均電壓，提高了除塵效率。

    適應性更強

    與工頻電源相比，高頻電源的供電電流由一系列窄脈沖構成，其脈沖寬度、幅度及頻率均可以調整，根據不同工況提供最合適的電壓波形，提高除塵效率，控制方式靈活形。間歇供電時，可有效抑制反電暈現象，特別適用于高比電阻粉塵工況。

    節能提效明顯

    與工頻電源相比，高頻電源提供給電場的電能有效利用率高，較少了無功的供電損耗，高提高了粉塵荷電能力，明顯提高除塵效率。在保證除塵效率不變的情況下，與工頻電源相比，節能幅度最高可達80%，減少粉塵排放40%~70%。

    高度集成，安裝方便

    高頻電源體積更小、重量更輕，其配電系統、控制系統、高頻整流變壓器及振打、加熱控制系統可根據需要設計集成在一個箱體內。高頻電源直接安裝在電除塵器頂部，節省配電室空間和大部分信號電纜和控制電纜，減少安裝費用。

    綠色能源

    高頻電源采用三相平衡電源，對電網影響小，無缺相損耗，無電網污染。

工程業績

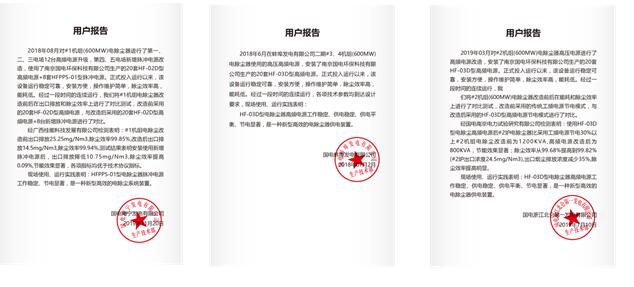

      HF系列高頻電源已經擁有6000余套設備全國500余臺機組的運行業績，其中1000MW級機組有30余臺，600MW級機組100余臺，300MW級機組200余臺，濕式除塵器配套100余臺，運行穩定可靠，減排與節能效果顯著。

HF系列電除塵器高頻電源典型業績表
