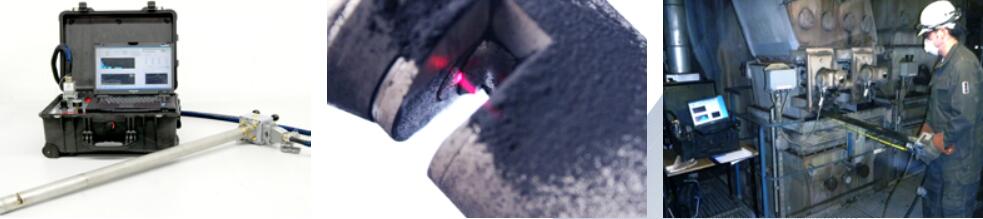

測量棒

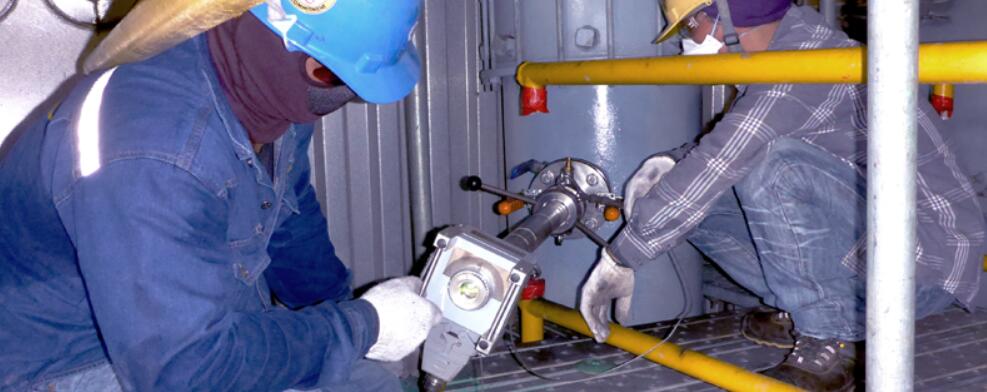

       通過把測量棒橫穿煤粉管，能夠測量煤粉管橫截面上煤粉細度的分布狀況。激光照射方法的煤粉顆粒覆蓋范圍從20微米至40毫米（電廠一般用90微米的篩余量表示煤粉細度）。由于該系統能同時測量煤粉氣流中的煤粉流量和空氣流量，因此已經成為煤粉管之間煤粉調平與煤量優化的必要設備。

●交鑰匙系統

●以光纖空間頻率風速儀為基本原理
●確定煤粉的粒徑、流速及質量流量。
●通過綜合評估及在線報告立即得到分析結果

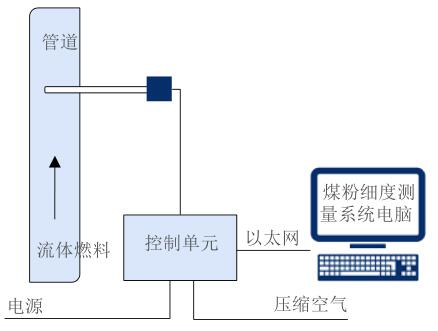

煤粉細度測量系統

技術參數

煤粉細度測量范圍                                    20 - 4,000 μm
流速測量范圍                                          最高50 m/s
溫度測量范圍                                          最高150° C（及高于 的高溫型）
測量棒長度                                             1,067 mm (Standard
測量棒直徑                                             50 mm

防護等級                                                IP64
總重量                                                    8.7 kg

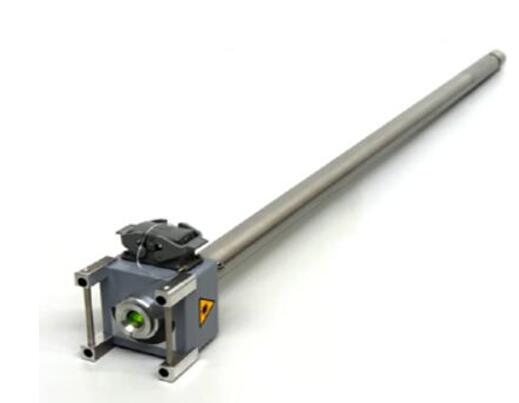

煤粉細度測量棒

測孔接頭

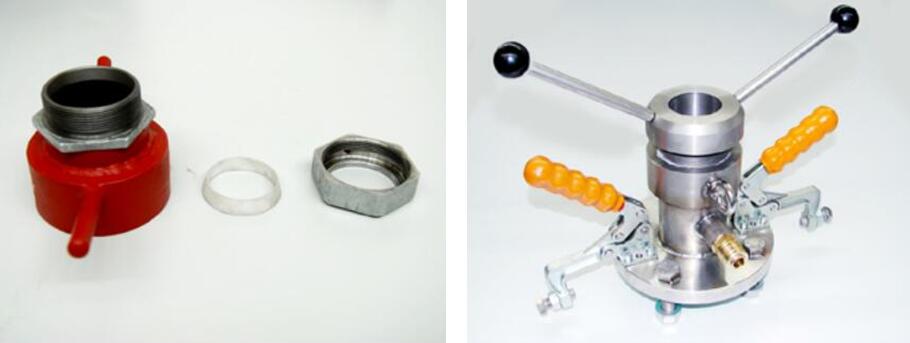

       煤粉細度儀的測量棒通過球閥或2.5"的連接器安裝到煤粉管上。測孔連接器能保證封堵嚴密，同時又允許測量棒在水平方向自由移動。測量棒的最大移動距離為1500毫米，根據用戶的要求制作。標準連接器只用于低壓煤粉管管。高壓應用場合（風扇磨煤機出口）另有高壓連接器。

                                                                            低壓連接器                                                                          高壓連接器

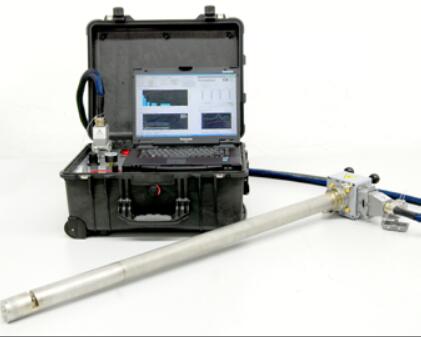

工具箱

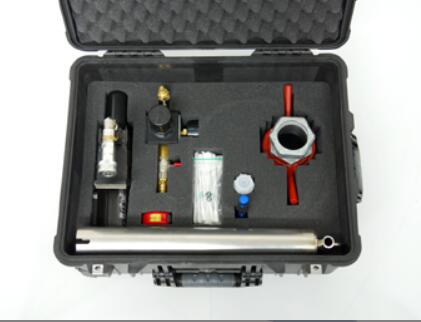

工具箱內配備了壓縮空氣接頭、過濾器、卷尺以及高低壓連接器。擦洗鏡頭用的棉球以及酒精都包括在內。

工具箱

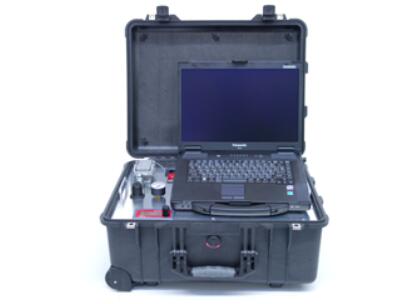

控制單元

       控制單元的外殼是高度耐沖擊的聚丙烯材料制成，煤粉細度儀的控制單元包括壓縮空氣及電子系統。所有的敏感部件和接頭都布置在控制單元內。

技術參數

電源                                                    110 - 240 V AC

功率消耗                                             460 W
壓縮空氣壓力                                       up to 6 bar

壓縮空氣溫度                                       up to 30 °C
防護等級                                             IP67
外形尺寸                                             455 x 265 x 560 mm
重量                                                    21.0 kg

便攜式控制單元

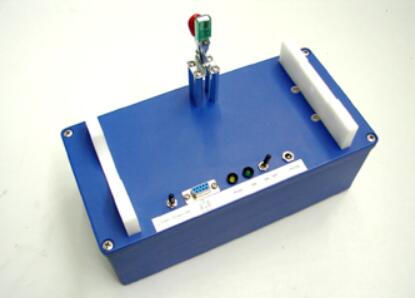

試驗臺/顆粒度模擬器

       用煤粉細度儀的試驗臺能檢驗細度儀的測量精度及系統的基本功能。它的主要部件是一個刻有各種尺寸針形標記的旋轉碟片?？梢哉{節碟片的旋轉速度。試驗臺還包括電源及測量棒固定卡件。

技術參數

電源                                                             230 V AC / 12 V DC

針形表直徑                                                   150 μm, 250 μm, 500 μm,1,000 μm, 2,000 μm

速度                                                             up to 15 m/s

煤粉細度儀試驗臺

軟件

        細度分析儀的操作、觀察及分析軟件均安裝在合適的硬件系統即松下筆記本電腦中。通過電腦的設定可以分析數據、顯示系統工作狀態并存儲測量方案。

●可選擇不同的測量模式

●單次或連續測量

●取樣測點位置根據國家標準（德國標準VDI2066）設定

●可選擇細度等級分布，以確定細度代表性；RRSB圖

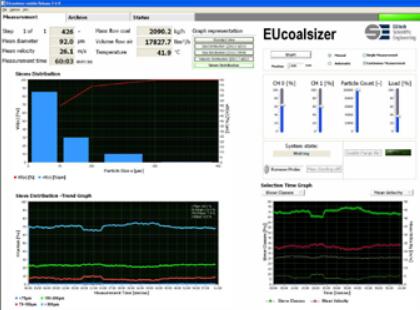

圖形化的人機接口

測量結果

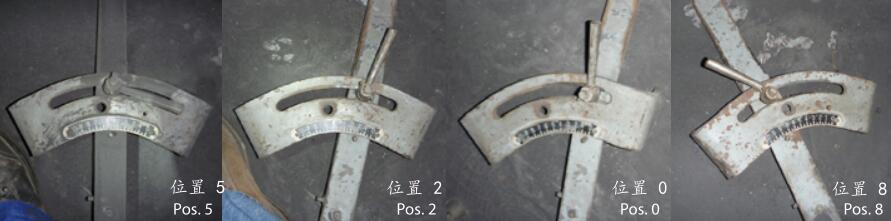

在線調整分離器

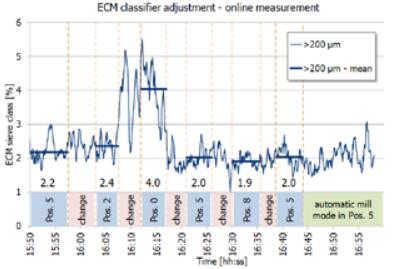

      有了煤粉細度分析儀以后，就能實時優化煤粉細度，從而改善燃燒并降低飛灰含碳量。采用磨煤機的分離器可以調節煤粉的細度。在調節和檢測煤粉細度時，要用煤粉細度分析儀進行連續測量，由此很容易獲得最優的磨煤機設定值。右圖的測量結果說明煤粉細度儀具有高度的重復性和準確度。

在線優化分離器
